液压机用电磁式继电器相关知识
|
| 发布时间：
2017/10/25 11:33:32 |
1、液压机用电磁式继电器的结构与工作原理
液压机用电磁式继电器又称有触点继电器。它的结构和工作原理与电磁式接触器相似，也是由电磁机构、触点系统和释放弹簧等部分组成的，其结构如图2—33所示。由于继电器用于控制电路，所以电流比较小，不需要灭弧装置。它体积小，动作比较灵敏。

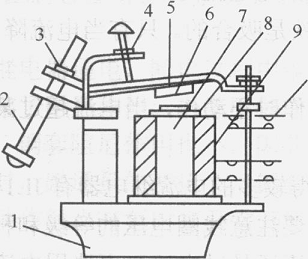

1-底座；2-反力弹簧：3，4-调节螺钉；5-非磁性垫片；6-衔铁：7-铁芯；8-极靴；9-电磁线圈；10-触点系统
图 液压机用电磁式继电器结构图
1)电磁机构
直流继电器的电磁机构为U形拍合式，铁芯和衔铁均由电工软铁制成。为了改变衔铁闭合后的气隙，在衔铁的内侧装有非磁性垫片，铁芯铸在铝基座上。
交流继电器的电磁机构有U形拍合式、E形直动式、螺管式等多种形式。铁芯与衔铁均由硅钢片叠制而成，并且在铁芯柱端面上嵌有短路环。
2)触点系统
继电器的触点为桥式结构，没有灭弧装置，有常开和常闭两种触点形式。
3)调节装置
为改变继电器的动作参数，应具有改变继电器释放弹簧松紧程度的调节装置，以及改变衔铁打开后磁路气隙大小的调节装置。
2、电流继电器
油压机电流继电器是用来反映电流信号的元件。将电流继电器串联在控制电路中，线圈与负载相串联，用于检测电路中的电流的变化，通过与电流设定值的比较自动判断工作电流是否越限。这种继电器的线圈匝数少、线径粗、线圈上压降很小，不会影响负载电路中的电流。电流继电器又分为欠电流和过电流两种形式。
欠电流继电器的吸引电流为额定电流的30％一65％，释放电流为额定电流的10％～20％。因此，在电路正常工作时，其衔铁是吸合的。只有当电流降低到某一程度时，继电器释放，输出信号。
过电流继电器在电路正常工作时不动作，当电流超过某一整定值时才动作，整定范围通常为1．1-4倍额定电流。
在机床电气控制系统中，用得较多的电流继电器有JLl4、JLl5、JT3、JT4、JT9和JTl0等型号。选用电流继电器时首先要注意线圈电压的等级和种类应与负载电路一致。另外，根据对负载的保护作用(是低电流还是过电流)来选用电流继电器的类型。最后，要根据控制电路的要求选触点的数量和类型(是常开还是常闭)。
3、电压继电器
液压机电压继电器是用来反映电压信号的元件。将电压继电器并联在控制电路中，线圈与负载并联，用于检测电路中的电压变化，通过与电压设定值相比较自动判断电压是否越限。从结构上电压继电器与电流继电器相似，不同的是电压继电器的线圈匝数多、线径细、阻活。一般来讲，中间继电器的触点容量与接触器的辅助触点差不多，其额定电流多数为5A，对于电动机额定电流不超过5A的电气控制系统，也可以代替接触器来使用。
中间继电器的主要作用：当其他继电器的触点对数或触点容量不够时，可借助中间继电器来扩大它们的触点数和触点容量，起到中间转换的作用。
常用的中间继电器的型号有JZl4、JZl5、JZ和JZ7。 |
|
|
|
|
|
